Реле напряжения серии "CP"
Монтаж на DIN-рейку.
Предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, от обрыва нулевого провода.
Защита осуществляется путем отключения нагрузки от сети питания.
Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные
пределы или обрыве нулевого провода реле отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически.При циклической нестабильности напряжения питания (после 5 отключений в течении 2 минут) происходит
отключение нагрузки на 5 минут.

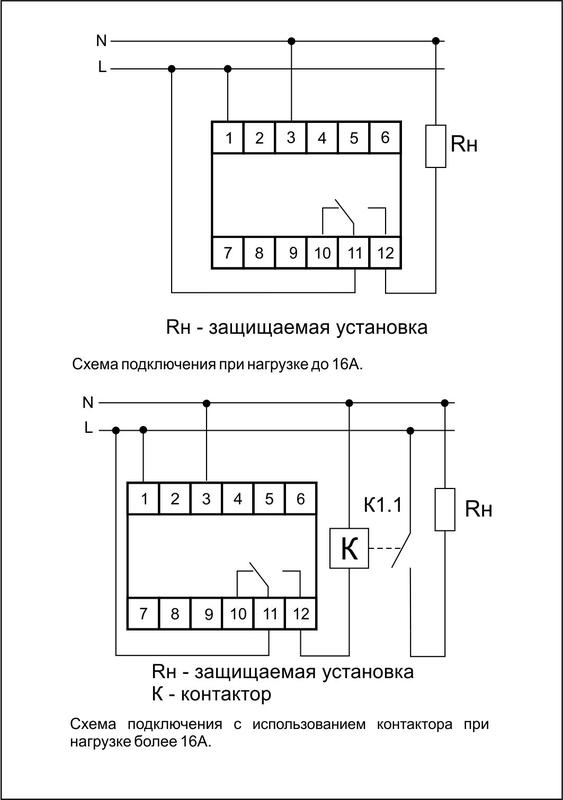

Если контролируемое напряжение находится в пределах заданного потенциометрами диапазона, контакты 11 и 12 исполнительного реле замкнуты – горит зеленый светодиод.

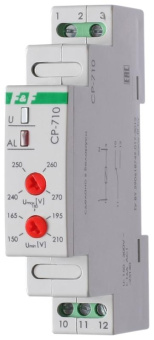

Особенности реле напряжения CP-710:
напряжение питания - 150...300V AC
максимальный ток нагрузки - 16 А;
контакты - 1NO/NC;
нижний порог напряжений - 150...210
верхний порог напряжений - 240...270
