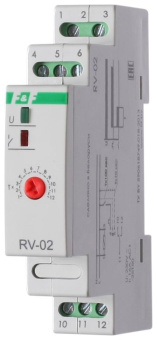

Реле времени серии "RV"
Монтаж на DIN-рейку.
Предназначено для включения потребителей в системах автоматики (в вентиляционных, отопительных, осветительных, сигнализационных и т.п.) по истечении заданного отрезка времени.

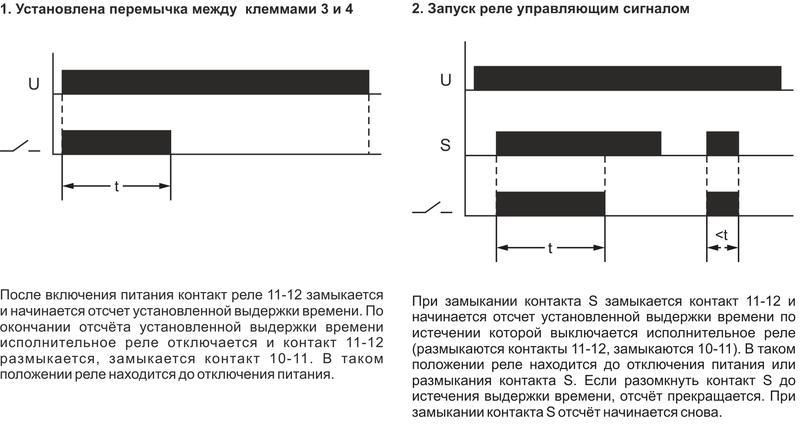

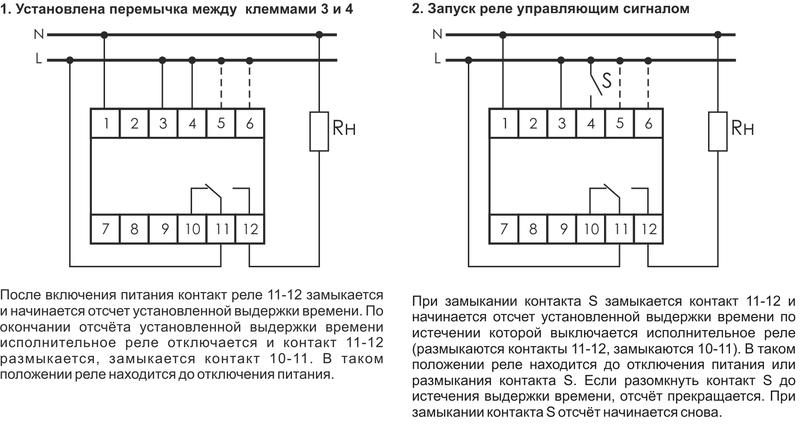

Принцип работы
1. Запуск реле подачей напряжения питания
После включения питания контакт реле 11-12 замыкается и начинается отсчет установленной выдержки времени. По окончании отсчёта установленной выдержки времени исполнительное реле отключается и контакт 11-12 размыкается, замыкается контакт 10-11. В таком положении реле находится до отключения питания.
2. Запуск реле управляющим сигналом
При замыкании контакта S замыкается контакт 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкаются контакты 11-12, замыкаются 10-11). В таком положении реле находится до отключения питания или размыкания контакта S. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова.
Особенности:
2 режима работы;
вход управления;
напряжение питания 230 В AC;
диапазон выдержки времени 0,1...1200 с ;
контакт - 1NO/NC (16 А).
Монтаж на DIN-рейку.
Предназначено для включения потребителей в системах автоматики (в вентиляционных, отопительных, осветительных, сигнализационных и т.п.) по истечении заданного отрезка времени.
Принцип работы
1. Запуск реле подачей напряжения питания
После включения питания контакт реле 11-12 замыкается и начинается отсчет установленной выдержки времени. По окончании отсчёта установленной выдержки времени исполнительное реле отключается и контакт 11-12 размыкается, замыкается контакт 10-11. В таком положении реле находится до отключения питания.
2. Запуск реле управляющим сигналом
При замыкании контакта S замыкается контакт 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкаются контакты 11-12, замыкаются 10-11). В таком положении реле находится до отключения питания или размыкания контакта S. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова.
Особенности:
2 режима работы;
вход управления;
напряжение питания 230 В AC;
диапазон выдержки времени 0,1...1200 с ;
контакт - 1NO/NC (16 А).
Подробнее
1 913.59 ₽
Много
Нашли дешевле?
-
+
Рассчитать доставку
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
ОписаниеРеле времени серии "RV"
Монтаж на DIN-рейку.
Предназначено для включения потребителей в системах автоматики (в вентиляционных, отопительных, осветительных, сигнализационных и т.п.) по истечении заданного отрезка времени.
Принцип работы
1. Запуск реле подачей напряжения питания
После включения питания контакт реле 11-12 замыкается и начинается отсчет установленной выдержки времени. По окончании отсчёта установленной выдержки времени исполнительное реле отключается и контакт 11-12 размыкается, замыкается контакт 10-11. В таком положении реле находится до отключения питания.
2. Запуск реле управляющим сигналом
При замыкании контакта S замыкается контакт 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкаются контакты 11-12, замыкаются 10-11). В таком положении реле находится до отключения питания или размыкания контакта S. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова.
Особенности:
2 режима работы;
вход управления;
напряжение питания 230 В AC;
диапазон выдержки времени 0,1...1200 с ;
контакт - 1NO/NC (16 А).Документы
BY.112.02.01.TR004.013.01.00010 Размер: 1,6 мб -
Характеристики
Страна производитель Беларусь Ширина 18 Высота 90 Глубина 65 Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с 230 Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по 250 Род тока включения Переменный ток (AC) Возможно дистанционное управление Нет Функция задержки при включении Нет Функция звезда/треугольник Нет Диапазон времени с .1 Диапазон времени по 2073600 Функция задержки при отключении Да Функция формирования импульсов Да Количество выходов с задержкой, переключающий контакт 1 - Отзывы
-
